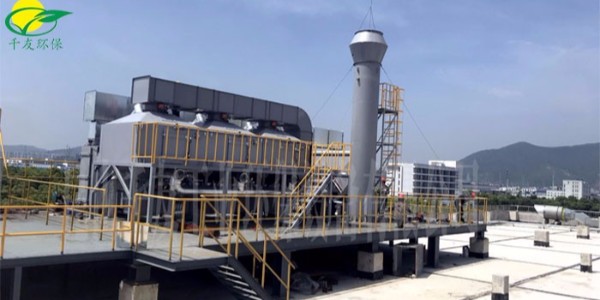

整個催化然燒廢氣凈化設備為整體，將熱交換器、預熱裝置、催化反應室組成一個整體，形成一個體積小、結構緊湊、氣流運行流暢的體。設備上配套了兩個溫度控制點，監控電加熱溫度和氣體氧化分解溫度;整個設備中加熱溫度設置為250-280℃，反應溫度設備為400℃，為了催化劑的使用壽命，整個裝置的高工作溫度為450℃。設備四周采用阻燃的保溫材料保溫，厚度為100mm，外殼溫度小于50℃。那么主要的零部件有什么作用呢?

1、催化劑：催化劑是在化學反應中能改變反應溫度而本身的組成和重量在反應后保持不變的物質。本裝置中選用的催化劑型號為TFJF型和HPA-8型，是處理各種不同類型有機廢氣的廣譜型催化劑。

2、控制系統：監控所有動力點起動、停止、故障，反映整個運轉過程中氣體的升溫、氣體分解狀況，對設備整個過程進行各個方位安全動力保護;可以根據廢氣源性質及生產線狀態進行設定。主要控制元件選用進口產品。保證設備的良好運行、安全性及使用壽命。

3、引風機：選用國內名牌好通用風機，耐高溫低轉速，沒有二次污染。是整個裝置氣流運轉的動力源。配置減振臺座及減振器。

4、預熱室：廢氣源在進入催化燃燒室之前，經溫度檢測儀檢測溫度達不到催化反應的條件，由布置在預熱室內的電加熱系統進行溫度的第二次提升;電加熱元件為紅外線加熱管，由固定絕緣板固定，維護更換十分方便。

5、熱交換器：將有機氣體分解后的熱能和廢氣源冷氣流進行冷熱交換，置換熱能，提高廢氣源的溫度。當廢氣濃度達到一定值時，通過熱交換器的作用，可以保證設備在無運行功率的狀態下正常運轉，是催化凈化裝置中對廢氣源進行了一次溫度提升的裝置，也是設備中節能設施之一;通過熱交換器內部對氣流的合理控制，使交換器的效率保證在60%以上。結構采用冷軋鋼板制，合理的布置，使冷熱氣流接觸進行能量置換。

6、阻火器：將設備和廢氣源之間的危險阻隔開來，保證處理設備和生產設備之間的安全，同時除去廢氣源中的粉塵。結構為波紋網型，參照國家標準制造;更換快捷，清理方便。是本設備中安全設施之一。
