活性炭吸附箱內結構圖

活性炭吸附箱又稱之為活性炭除臭裝置、活性炭吸附過濾器;活性炭過濾器，是一種廢氣過濾吸附異味的環保設備裝置，活性炭具有吸附效率高、適用面廣、維護方便、能同時處理多種混合廢氣等優點，活性炭過濾器用于電子原件生產、電池(電瓶)生產、酸洗作業、實驗室排風、冶金、化工、醫藥、涂裝、食品、釀造等廢氣處理凈化，其中在噴漆廢氣處理中應用最為廣泛。

活性炭是具有大表面積，微孔結構，高附容量，高表面活性炭的產品，在空氣污染治理領域中普遍應用，選用活性炭吸附法即廢氣與具有大表面積的多孔性的活性炭接觸，廢氣中的污染物被吸附，使其與氣體混合物分離而起到凈化作用。

當含塵氣體由風機提供動力，正壓或負壓進入箱體，由于活性炭固體表面存在著未平衡和未飽和的分子引力或化學健力，因此當此固體表面與氣體接觸時，就能吸引氣體分子，使其濃聚并保持在固體表面，污染物質及氣味從而被吸附，廢氣經活性炭過濾器后，進入設備排塵系統，凈化氣體高空達標排放。

活性炭其吸附作用是具有選擇性，非極性物質比極性物質更易于吸附。在同一系列物質中，沸點高的物質越容易被吸附，壓越大、溫度越低、濃度越高、吸附量越大;反之，減壓、升溫有利氣體的解吸。

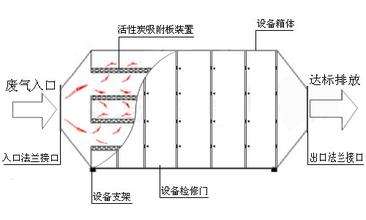

活性炭吸附箱內結構圖，活性炭濾料層結構采用抽屜盒式設計，結構緊湊，便于更換。盒子由鋼框和穿孔板焊接組成?？蚣転閷嶓w金屬、穿孔板經過點焊固定在框架上，在內盒和外盒之間形成的空腔以供填充活性炭。面板安有手柄，在背面貼有閉孔氯丁海綿橡膠以保證密封，后蓋板可以拆卸，便于更換活性炭。
