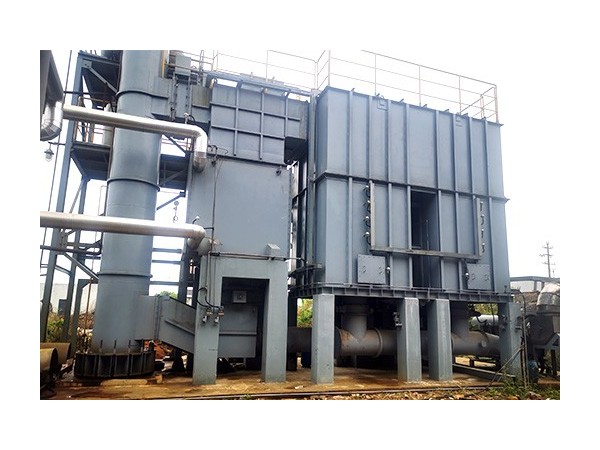

rto廢氣焚燒爐是用蓄熱體進行換熱的有機廢氣凈化裝置，除典型的兩室、三室、多室的RTO裝置外，在實際應用中還有其他各種類型。凡是用蓄熱式換熱，原則上都要兩臺蓄熱爐才能完成連續操作。對其他類型的蓄熱式熱力氧化器，即使結構不同，但也必須使冷、熱流體交替地通過蓄熱體床層。

從目前已有的蓄熱式熱力氧化器形式來講，大致可作如下區分:

按一個裝置具有蓄熱體床層的數量可分為單床和多床(或單臺式和多臺式)多床蓄熱式熱力氧化器就是上面所講的典型的兩室、三室、多室的RTO裝置;而這里所說的單床，是指蓄熱體裝在一個設備內，只用一臺設備來完成有機廢氣的凈化操作。這種單床實際上是把一個空間內的蓄熱體床層分隔為上、下或左、右兩部分，也是通過切換氣體的流向來實現對蓄熱體的加熱和冷卻。相對多床式而言，這種單床結構的設備比較緊湊，因而占地面積小。單床蓄熱式熱力氧化器除用燃燒器加熱外，也有用電加熱元件，基于所需要的電功率，一般這種裝置主要用于處理小到中等的廢氣流量。一般的單床不可能在一個循環后實現沖洗操作，除非設置緩沖器，或者將旋轉蓄熱式熱力氧化器中的一部分留作沖洗用。初這種單床蓄熱式熱力氧化器主要用于處理有機物沉積所產生的甲烷氣及脫臭，裝置較小，可做成移動式;但目前也有大型單床蓄熱式熱力燃燒凈化裝置，并采用模塊設計，以滿足各種規模的需要，例如處理煤礦礦井通風甲烷氣，用來供熱或發電。

按蓄熱體靜止或運動狀態可分為固定式和旋轉式，典型的RTO裝置，其蓄熱體是固定不動的;但單床蓄熱式熱力氧化器，其蓄熱體可旋轉，也可保持固定。這里分兩種情況：

1、固定氣體流動方向而使蓄熱體本身旋轉，即采用較輕的金屬材料作為蓄熱體，或者陶瓷蓄熱體容積較小可做成圓盤狀來旋轉，這種裝置中的蓄熱體同樣也是周期性地被加熱和冷卻;

2、因為陶瓷蓄熱體的容積大而笨重，根本不適合旋轉，此時只能采用特殊結構的旋轉式氣體分配罩(氣體分配器)來改變氣體的流向。后者的原理也可用于典型的兩室、三室、多室的蓄熱式熱力氧化器上。即用旋轉式氣體分配代替切換閥。旋轉蓄熱式熱力氧化器都是單臺，其外形大多做成圓筒狀。

移動床熱力器，如同化工過程中常用移動床吸附器一樣，這是一種能使蓄熱體與廢氣呈逆流流動的裝置。有機廢氣從床層底部進入，并向上通過蓄熱室，而蓄熱體則自上向下移動;排出的蓄熱體又重新輸送到氧化器的頂部，呈循環流動。燃燒器位于氧化器的中部。有機廢氣通過移動床時，同樣也經過預熱、氧化、冷卻三個階段后從頂部排出。
